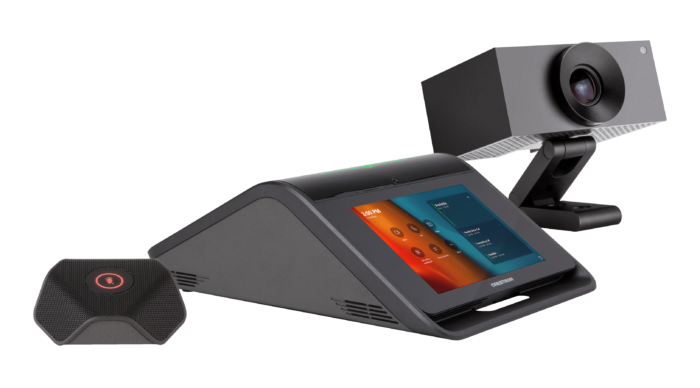

UC-MX70-T は、Microsoft Teams® Roomsソフトウェアを使用するための大会議室ビデオ会議ソリューションです。 シングルまたはデュアルビデオ ディスプレイ（別売）に対応し、Crestron Flex卓上会議デバイス、AIコラボレーションカメラ、UCブラケットアセンブリ、マイクポッド、電源、ケーブルが含まれています。



【主な特徴】
・Microsoft Teams® Rooms環境向けのビデオ会議ソリューション
・BYODまたはMicrosoft Teams Roomsプラットフォームを使ってプレゼンテーション、通話、会議、コラボレーションが可能
・Microsoft Teams RoomsのタッチスクリーンUIにより、シンプルな操作とワンタッチでの会議参加で一貫したユーザーエクスペリエンスを提供
・10.1インチのCrestron Flex卓上会議デバイス、AIコラボレーションカメラ、UCブラケットアセンブリ、マイクポッド、電源、ケーブルが含まれる
・カスタム設計、プログラミング、ソフトウェアのインストールは不要
・オプションでCrestron®制御システムとの統合が可能
・UCエンジンと卓上型タッチスクリーンの直接接続オプションにより、設置や設定が簡単
・XiO Cloud®サービスによるネットワーク管理とプロビジョニング、システムアラート、タッチスクリーンとシステムのUC Engineのペアリング

【同梱品】

CCS‑UC‑1‑X-T-V	Crestron Flex卓上会議デバイスには以下が含まれます： ・PW-2420RU ユニバーサル電源および電源コード ・ケーブル（3.66 m）、CAT5e、RJ-45-to-RJ-45 ・ケーブルマネージメントハードウェア
UC‑BRKT‑250‑P‑T‑ASSY or UC‑BRKT‑260‑P‑T‑ASSY	Microsoft Teams Roomsシステム用UCブラケットアセンブリ： ・UCエンジン： Microsoft Teams Roomsシステム用ミニPC ・ADPT-USB-ENET： USB-イーサネットアダプター ・コンテンツ取り込み用CAT5 – USB 3.0コンバーター ・取り付けハードウェア
UC-CAM-L1	AI コラボレーション カメラ
CCS-UCA-MIC	延長マイクポッド
CBL-4K-DP-HD-6	アクティブコンバータケーブル（1.8メートル）、DisplayPort™～HDMI®、18 Gbps、セカンダリディスプレイ
CBL‑CAT5E‑7	イーサネットLANケーブル（2.1 m/ブラック）、CAT5e、RJ-45-to-RJ-45
CBL‑HD-6	HDMIインターフェースケーブル（1.8メートル）；プライマリディスプレイ
CBL‑HD‑THIN‑HS‑6	ディスプレイ機器接続用薄型HDMIケーブル（1.8メートル）、タイプAオス-オス
CBL-USB-A-BMICRO-6	USB 2.0 A – Micro-B ケーブル（1.8メートル）
DM-CBL-ULTRA-PC-20	タッチスクリーン用イーサネットLANケーブル x2（6m/ブルー）、CAT6a、RJ-45-to-RJ-45

【仕様】

Crestron Flex卓上会議デバイス

タッチスクリーン	・7インチ（178mm） ・静電容量式マルチタッチTFTアクティブマトリックス・カラー液晶 ・1280×800ピクセル
ユーザーインターフェース	Microsoft Teams UIとオプションのCrestron Smart Graphics® ルームコントロールUI*
マイクミュート・シンボル ＆ ライトバー	2色LED付き静電容量式ボタン、どちらかのボタンでミュートとミュート解除を切り替え可能　 x2
AEC	Limes Audio TrueVoice® 音響エコーキャンセレーション、自動マイクミキシング、自動ゲインコントロール、ダイナミックノイズリダクション、全二重 IEEE 1329 Type 1 準拠
スピーカー	フルレンジスピーカー、アンプ出力11W、最大出力0.5mで95dB SPL、周波数特性90Hz～22kHz
マイク	360°クワッドマイクアレイ、標準集音範囲6m
拡張マイク	別売のマイクポッドCCS-UCA-MICを2個使用可能
占有センサー	タッチスクリーン前方1.8mのPIR範囲
イーサネット	100 Mbps、オートスイッチ、オートネゴシエーション、オートディスカバリー、全二重/半二重、DHCP、TCP/IP、UDP/IP、CIP、SSL、TLS、SSH、SFTP（SSHファイル転送プロトコル）、SRTP、IEEE 802.1X、Active Directory認証、ダイジェストアクセス認証、パスワードログイン、XiOクラウドサービス、Microsoft Intune®クライアント
USB	USB2.0マイクロタイプBデバイスポート、UCエンジン（モデルUC-ENGINE-P-T）へのオーディオインターフェース用UAC対応（ケーブル付属）
電源	外付けAC100-240V、50/60Hzパワーパック（モデルPW-2420RU）経由DC24V(付属) ※CCS-UC-1-X-T-Vは、PoEまたはPoE+で電力を供給することはできません
寸法(mm)/重量(㎏)	高さ104 x幅227 x奥行324 mm /2.5kg

* ルームコントロール機能（照明、シェード、サーモスタットなど）は、クレストロン認定インテグレーターおよび/またはプログラマーによる追加の機器および試運転が必要です。 追加費用が発生する場合があります。



マイクポッド

モデル	CCS-UCA-MIC
コミュニケーション	A2Bバス・プロトコル、スレーブ、同期データ、マルチチャネルI2S/TDM to I2S/TD
マイク	単一指向性エレクトレット・エレメントを3基搭載
集音範囲	標準6 m、360°
マイクミュート	2色LED付き静電容量式ボタン、ミュートとミュート解除の切り替えが可能（すべてのシステムマイクに対応）
コネクター	RJ9 4P4Cコネクタx2、メス
電源	A2Bバス経由でCCS-UC-1-Xから電源を供給
寸法(mm)	高さ25 x 幅97 x 奥行87㎜

カメラ

イメージセンサー	2030万画素 1インチ CMOSセンサー
レンズ	高精度、広角、非球面ガラスレンズ
視野角	対角103°、水平92°、垂直65°
オートズーム	ジーニアス・フレーミング自動ロスレス・デジタル・ズームが室内の人物の周囲をインテリジェントにフレーミング
接続性	USB 3.0ポート（USB – PoEアダプタ経由）
電源	DC5V電源アダプター
解像度/FPS	HD 1080p@30fps
寸法(mm)/重量(kg)	高さ53 x 幅122 x 奥行89㎜/0.6㎏

UCブラケットアッセンブリ

UCエンジン	ミニPC、インテル® Core® プロセッサー、Windows® 10 IoT Edition OS、100/1000Mbpsイーサネット接続
UCクライアント	Microsoft Teams Rooms
コンテンツ表示	CAT5-USB3.0コンバーターによるHDMI入力(モデル：HD‑CONV‑USB‑250)
ディスプレイ出力	シングル or デュアルサポート、1080p
電源	・UCエンジン：100-240VAC、50/60Hzアダプター（付属） ・CAT5-USB3.0コンバーター：外部100-240VAC、50/60Hzパワーパック（付属）経由24VDC
取り付け	ディスプレイデバイスの背面に壁面取り付けするか、VESA®規格に準拠したディスプレイマウントにディスプレイを取り付けるボルトを介してディスプレイデバイスの背面に取り付けます； ブラケットには、ディスプレイ取り付けプレートの両側に取り付けられるように、垂直方向に100mm、200mm、300mmの間隔で、両側縁に取り付け穴があります。
寸法(mm)/重量(㎏)	高さ381 x 幅368 x 奥行48㎜/3.7kg
