MXA910 シーリング・アレイ・マイクロホン

Microfl ex Advanceシーリングアレイは、さまざまな設定が可能で、あらゆるサイズ、形状、用途の会議室で参加者の目に触れることなく、その頭上から音声を拾います。
Shure独自のステアラブルカバレッジ技術(Steerable Coverage™: 自在な収音コントロール)を採用し、収音範囲を室内の任意の場所に設定できるため、ショットガンマイクロホンよりも精確な制御が可能です。

カバー範囲を設定可能

3次元方向に最大8つの個別収音パターンを設定することで、室内全域で均一な音響性能が得られるように調整できます。コントロールソフトウェアの自動設定モードを使用すると、シーリングアレイのローブ(個別収音パターン)が参加者の方を向くように調整され、オーディオおよび収音の設定を迅速に完了できます。

柔軟なネットワーキング

最大8つのカバーエリアからの信号を独立したチャンネルとしてミキシング、ルーティング、管理し、イーサネットケーブル1本を介してDanteネットワーク上に伝送できます。オートマチックミキシングのチャンネルが独立していることで柔軟性が高まります。

ワークフローの効率化

マイクロホンには、初期設定を迅速にする9つのテンプレートと、複数のアレイやPC間でアレイ設定をインポート/エクスポートするための10種類のプリセットが付属しています。

デジタル信号処理

Microflex Advanceシーリングアレイは、高精度のカバー範囲設定、オートマチックミキシングとイコライゼーション、エコーリダクションを可能とする、新しいShure IntelliMix DSPセットを搭載しています。

機能

収音/DSP

  • 最大8つの独立したローブ(個別収音パターン)を使用して発言者の声を正確に収音
  • Shure DSP ユーティリティ:
    • ステアラブルカバレッジ(Steerable Coverage™)技術
    • オートマチックミキシング
    • エコーリダクション
    • 4バンドC/S PEQを各チャンネルに装備

ソフトウェアコントロール

  • Designer ソフトウェアにより、複数の仮想MXA910のコンフィギュレーションが1つのツールで可能
  • テンプレートや各種指向特性を表示するシンプルでスマートなブラウザベースインタフェースにより、すべてのデバイスパラメーターをコントロール可能
  • 10個のプリセット

接続機能

  • Dante™オーディオ・ネットワーク、標準PoE(クラス0)、および制御信号を1本のイーサネットケーブルで伝送
  • CrestronやAMXなどのサードパーティー製プリセットコントローラーの制御ストリング

ハードウェア/設置

  • コンフィギュレーション可能なマルチカラーLEDバー
    • 8色のカラーオプション(赤、オレンジ、黄、緑、青、紫、白、ピンク)
    • 輝度コントロール(デフォルト、低輝度、無効)
    • ブラウザベースソフトウェアによる外部制御
  • デバイス・リブート/ファクトリー・リセット・オプション
    • 2段階のハードウェアリセット:4秒間押すとネットワーク設定をリセット、8秒間押すとデバイス名やネットワーク詳細を含むすべての設定を工場出荷時設定にリセット
  • 標準シーリングタイルへの埋め込み型の設置に加え、サードパーティー製アクセサリーを使用したVESA規格準拠のポールによる設置や吊り下げ型の設置も可能
  • ホワイト、ブラック、アルミ仕上げを用意(取り外し可能なグリルは塗装仕上げも可能)



仕様

コネクタータイプ RJ45
使用電源 パワーオーバーイーサネット(PoE)、クラス0
消費電力 9W、最大
質量 4.26kg(9.4Ib)
寸法
MXA910xx 603.8×603.8mm(23.77×23.77インチ)
MXA910xx-60CM 593.8×593.8mm(23.38×23.38インチ)
A910-25mm 619.7×619.7mm(24.4×24.4インチ)
制御アプリケーション HTML5ブラウザベース
プレナム定格 Fyrewrap®防火システム(付属)使用時においてUL 2043(空調空間設置に適合)
防塵性能 IEC 60529 IP5X防塵性
動作温度範囲 -6.7°C (20°F) ~ 40°C (104°F)
保管温度範囲 -29°C (-20°F) ~ 74°C (165°F)
音声
周波数特性 180 ~ 17,000 Hz
Danteデジタル出力
チャンネル数 合計チャンネル数: 9(個別送信チャンネル: 8、IntelliMix®オートミックス送信チャンネル: 1)
サンプリングレート 48 kHz
ビット深度 24
感度 @1 kHz
0.75 dBFS/Pa
最大SPL 0 dBFS オーバーロード比
93.25 dB SPL
S/N比 基準 94 dB SPL、1 kHz
83 dB Aウェイテッド
遅延 Danteレイテンシーは含まず
6 ms
自己雑音 11 dB SPL-A
ダイナミックレンジ 82.25 dB
組み込みデジタル信号処理
チャンネル毎 イコライザー(4バンドパラメトリック)、ミュート、ゲイン(140dB 範囲)
システム IntelliMix®オートミックス、エコー低減
了解度スケール カーディオイドグースネックマイクロホンと比較した同等音響性能(環境によって異なります)
カーディオイドの距離に対して1.6倍

マウントオプション

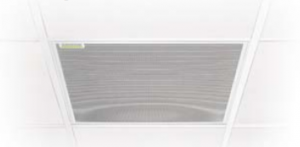

  • 埋め込み型の設置

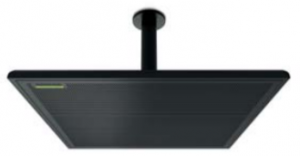

  • VESA規格標準のポールによる設置

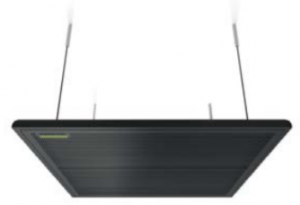

  • 吊り下げ型の設置

シーリングアレイのカバー範囲マップ

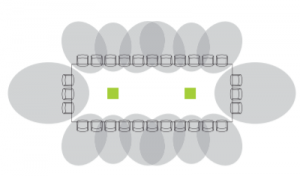

  • 大会議室

    構成

  • 長方形テーブル:1
  • 椅子:28
    機器設定
  • シーリングアレイ:2
  • カバーエリア:14
  • 中サイズの会議室

    構成

  • 長方形テーブル:1
  • 椅子:14
    機器設定
  • シーリングアレイ:1
  • カバーエリア:8
  • 多目的会議室 教室の設定

    構成

  • 長方形テーブル:4
  • 椅子:16
    機器設定
  • シーリングアレイ:1
  • カバーエリア:7
  • 多目的会議室 会議の設定

  • 構成
  • 長方形テーブル:3
  • 椅子:21
    機器設定
  • シーリングアレイ:1
  • カバーエリア:8
